大家在購買鋼構拋丸機需要關注那些技術問題呢？這里青島華鑄拋丸機廠小編給大家列舉鋼構拋丸機的詳細技術資料，希望對您有幫助！

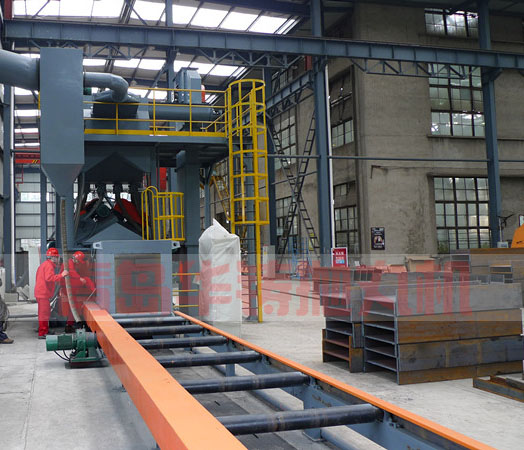

華鑄鋼構拋丸機簡介：

青島華鑄公司從事多年的鋼構拋丸機的生產廠家，在拋丸機生產方面總結了豐富的經驗,其鋼構拋丸機產品遍布全國各地,本產品可用于鋼板、金屬結構件、機床床身、鋼制品、網架、工程機械和橋梁制造業的清理,可對有原始狀態的鋼材表面進行強化、除去氧化皮、銹層等,清理完后可使金屬更加光澤光亮,增加金屬結構件的使用壽命.同時隨著國家對環境污染的懲罰力度,使得以往的酸洗清理被市場漸漸的淘汰掉,鋼構拋丸機在國內以及國外市場得到更多的行業領域應用.

鋼構拋丸機的技術特點：

拋丸室體和拋丸器的布置都是經過計算機三維動態拋射后確定,采用了QX30DS高拋射速度的直連懸臂離心式拋丸器.拋丸室體采用了8mm厚的鋼板焊接,強度高而又不會產生振動.室體的內部采用了鑄鋼Mn13護板,增加了鋼結構拋丸機耐磨件的使用壽命,內部設計合理,可充分的利用彈丸的反彈而形成二次清理.為了減少丸料在下落過程當中對底部的摩擦,我公司設計方案上采用了料斗上含緩沖角鋼的設計.

鋼結構制作加工設備“拋丸機”的核心解讀！

拋丸機是位于鋼結構加工流程尾部環節的設備，比如在H型鋼焊接矯正后，需要用拋丸機對其表面進行機械處理。 本文對其做核心解讀。

解讀一：拋丸機的用途：

鋼結構用拋丸機主要用于鋼板、H型鋼、金屬結構件、鋼(鑄鐵)制品等領域?？梢詫υ紶顟B(tài)的鋼材表面施以強力拋丸，除掉其上的銹層、焊渣、氧化皮及其它污物，使之獲得具有一定粗糙度的光潔表面，從而提高漆膜與鋼材表面的附著力，并提高工件的抗疲勞和抗腐蝕能力，改善工件內在質量，延長其使用壽命。

解讀二、拋丸機的構成：

鋼結構用拋丸機一般由10大部分組成，包括清理室，輸送輥道，提升機，分離器等。詳述如下：

1)清理室

清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。

2)輸送輥道

輸送輥道分為室內輸送輥道和裝卸料段輸送輥道。

室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

3)提升機

鋼構拋丸機的提升機主要由上、下部傳動、筒體、皮帶、料斗等組成。

提升機上下同徑帶輪采用筋板、輪板與輪轂組焊成多邊形結構，以增強磨擦力，避免打滑現象，延長了皮帶使用壽命。

提升機罩殼折彎成形，打開提升機中殼上的蓋板可維修更換料斗和搭接皮帶。打開提升機下殼上的蓋板可排除底部彈丸的阻塞。

調整提升機上殼兩側螺栓帶動拉板上下移動便可保持提升皮帶的松緊度。

上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

4)分離器

鋼結構拋丸機分離器采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。

5)輸丸管道

鋼結構拋丸機輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。

6)拋丸器

采用單圓盤拋丸器。主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻。

7)吹掃裝置

采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。

8)進出口密封

工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

9)除塵系統

10)電氣控制

電氣控制系統采用常規控制，使用國內外生產的優質電器元件，具有可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。并設有多處急停開關，方便緊急關機，防止事故擴大。在鋼結構拋丸機清理室及清掃室的各個檢修門上設有安全保護開關，當任何一個檢修門打開后，鋼結構拋丸機拋丸器不能啟動。

解讀三、鋼構拋丸機的技術參數：

以某型號輥道連續通過式拋丸機為例，說明如下：

1)清理工件尺寸（長×寬×高）：（3000-12000）×800×1600mm；

2)通過門尺寸（寬×高）：（800×1600mm）；

3)拋丸器：數量：8臺，拋丸量：220Kg/min，功率：11KW×8；

4)生產率：0.8-1.2m/min；

5)輥道系統：輸送速度：0.46-4.6M/min，最大負荷：1000Kg/m，功率：3KW×2；

6)彈丸：粒度：φ1.2-2.5mm，硬度：HRC45，循環量（8臺同時工作時）：4000-4800Kg；

7)清理后工件表面質量等級：Sa2.5；

8)壓縮空氣：耗氣量：0.1m3/min，壓力：0.3-0.5MPA；

9)縱向螺旋：輸送量：100T/h，功率：4KW；

10)橫向螺旋：輸送量：100T/h，功率：3KW；

11)提升機：提升量：100T/h，功率：7.5KW；

12)分離器：分離量：100T/h；

13)吹掃裝置：風量：4509m3/h，風壓：9219Pa，功率：18.5KW；

14)整機總功率：183KW（不含除塵系統）；

15)機器外型尺寸（長×寬×高）：27291×4448×7700mm（基礎地面以下1250mm）；

16)整機除塵總風量：15000m3/h；

17)配置除塵器：JZC96布袋除塵器；

18)設備總重量：28.5T。

因為拋丸處理極為重要，故在一般的鋼結構加工廠您都可以發現這種設備的身影。聽完小編的解讀，您對鋼構拋丸機應該有全面的認識了吧，記得下次合影留念哦！
